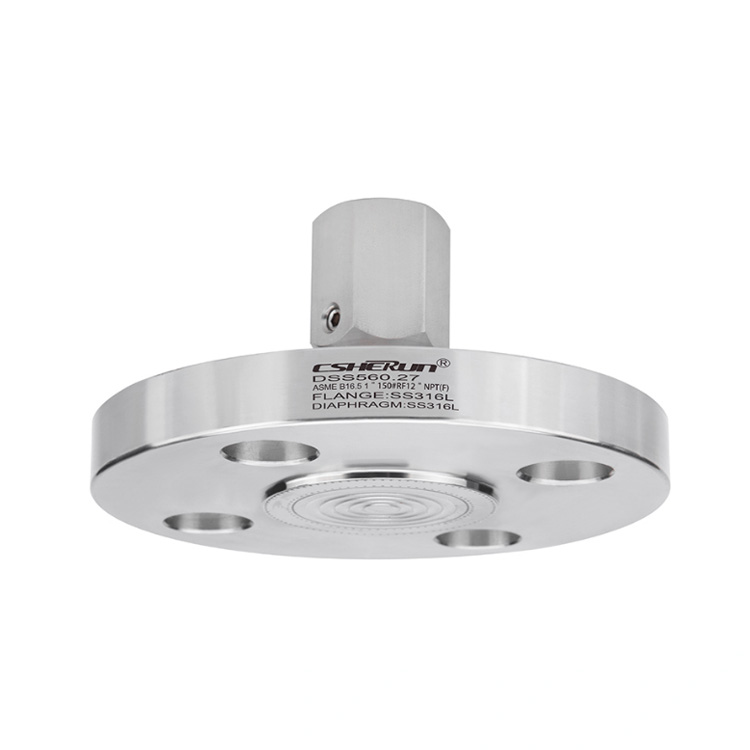

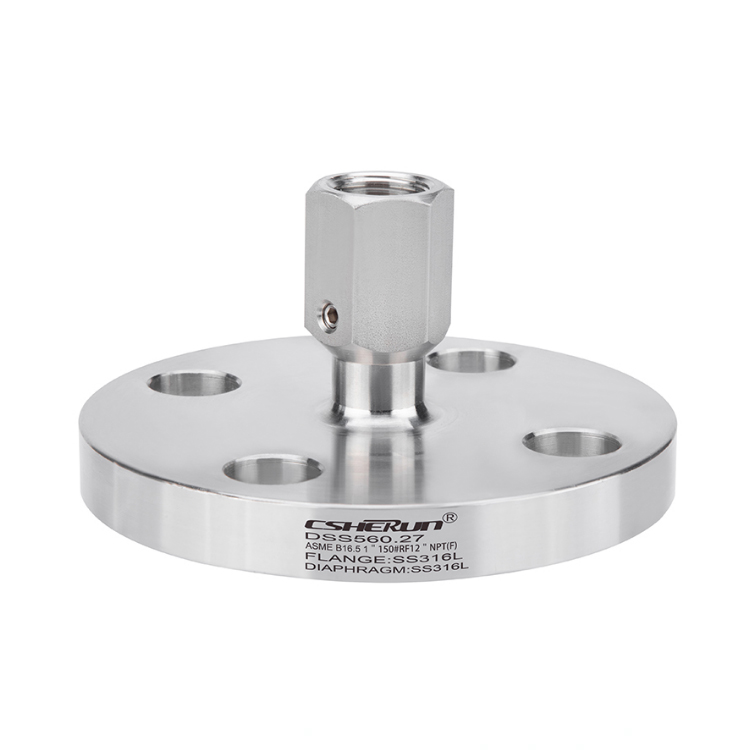

Sello de diepragma con conexión de brida

Model:DS560.27
Experimente la precisión y confiabilidad del sello del diepragma con conexión de brida - Modelo DS560.27, diseñado específicamente para la medición de la presión en aplicaciones industriales exigentes. Este producto innovador presenta un diafragma de descarga que proporciona una protección superior contra la corrosión y la obstrucción de los medios, asegurando lecturas precisas y confiables incluso en entornos duros.

Introducción del sello de diepragma con conexión de brida: modelo DS560.27: La solución definitiva para la medición de presión en entornos duros



El modelo de diafragma del modelo DS560.27 está equipado con una conexión de brida que permite una fácil instalación e integración en sus sistemas de proceso existentes. Su construcción robusta y materiales de alta calidad aseguran un rendimiento y durabilidad duraderos, por lo que es una opción ideal para una amplia gama de aplicaciones industriales.



El diseño de diafragma de descarga del sello de diepragma con conexión de brida minimiza el riesgo de acumulación y obstrucción de medios, proporcionando una medición de presión limpia y precisa. Esta característica es particularmente beneficiosa en las aplicaciones que involucran medios viscosos o cargados de partículas, lo que garantiza que sus mediciones de presión no se vean comprometidas por la acumulación de medios.



Como fabricante confiable de sellos de diafragma, estamos comprometidos a proporcionar productos de alta calidad y un servicio al cliente excepcional. El sello Diapragm con conexión de brida diseñada y fabricada para cumplir con los estrictos estándares del sector industrial, asegurando la confiabilidad y la precisión en sus necesidades de medición de presión.



Ya sea que se encuentre en la industria del petróleo y el gas, la generación de energía, la generación de energía o el tratamiento del agua, el sello del diepragma con conexión de brida: modelo DS560.27, es su solución para medir presión en entornos hostiles. Contáctenos hoy para obtener más productos y servicios de China CSherun.



Aplicaciones


● Agresivo, altamente viscoso, cristalizante o medios calientes

● Industria de procesos

● Construcción de máquinas y automatización



Características especiales


● Brida con diafragma soldado de descarga

● Normas comunes y anchos nominales disponible

● Una amplia variedad de materiales diferentes y combinaciones de materiales

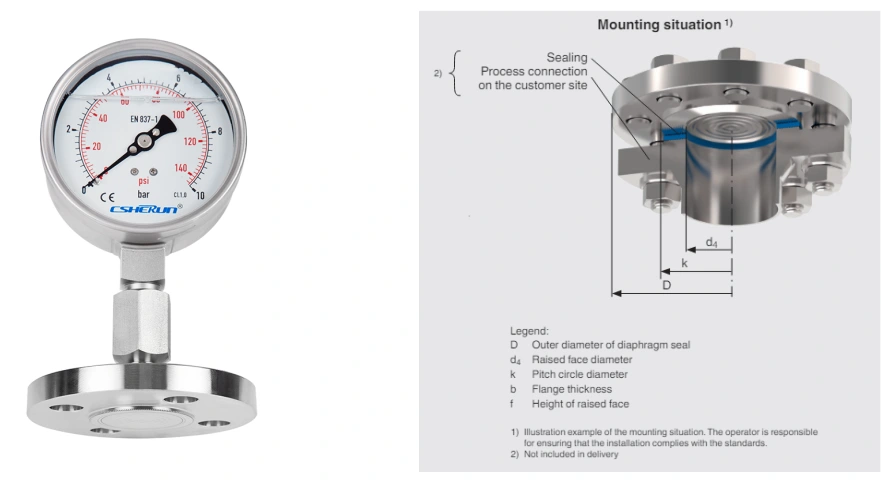

Ejemplo de instalación

Modelo DSS560 con manómetro montado directamente

Sistema de sello de diafragma

Los sistemas de sello de diafragma están montados en conexiones existentes, que están soldadas a una tubería, un reactor de proceso o un tanque. Un diafragma hecho del material apropiado separa el medio del instrumento de medición. El espacio interno entre el diafragma y el instrumento de medición está completamente lleno de un fluido de llenado del sistema.

Elemento de medición

La presión del medio se transfiere a través del diafragma elástico al fluido de llenado del sistema y luego al instrumento de medición. Un sello de diafragma y sus componentes se combinan perfectamente entre sí para garantizar una medición confiable.

Tipo de montaje

El montaje del sello de diafragma a los instrumentos de medición se puede realizar a través de una conexión directa, para altas temperaturas a través de un elemento de enfriamiento o a través de un capilar flexible.

Presupuesto

Versión

Sello de diafragma con conexión de brida

Otras versiones

■ Por NACE MR0175 / ISO 15156, use en entornos que contienen H2S en la producción de petróleo y gas

■ Por nace MR0103 / ISO 17945, metales resistentes al ritmo de estrés de sulfuro de hidrógeno

■ con arrestador de llama de deflagración pre-volumen para el montaje a la zona 0 (EPL GA)

Rango de presión

El rango de presión máximo depende de la selección de la conexión e instrumento del proceso.

Conexión al instrumento

■ Adaptador de conexión axial para conexión soldada

■ Adaptador de conexión adecuado al instrumento (por ejemplo, G ½, G ¼, ½ npt o ¼ NPT)

Tipo de montaje

■ Montaje directo

■ Capilar

■ disipador de calor

Servicio de aspiración

■ Servicio básico

■ Servicio avanzado

■ Servicio premium

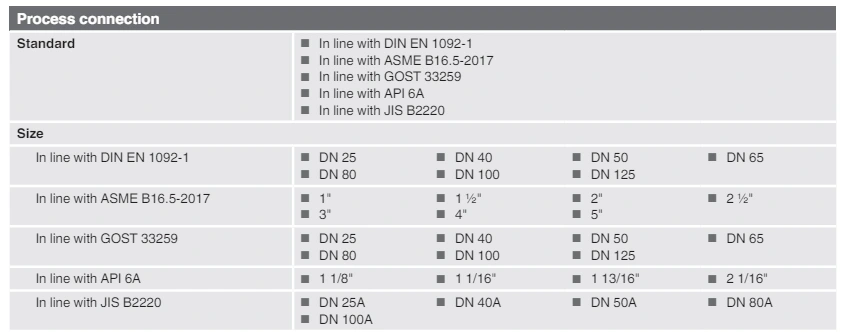

Otras conexiones de proceso a pedido

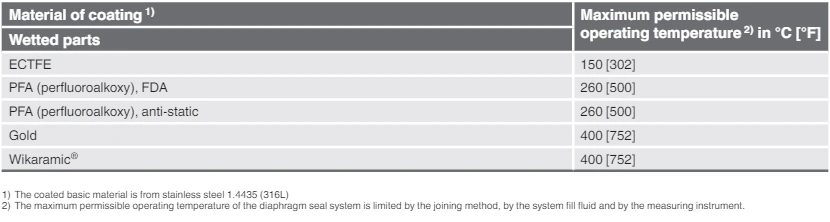

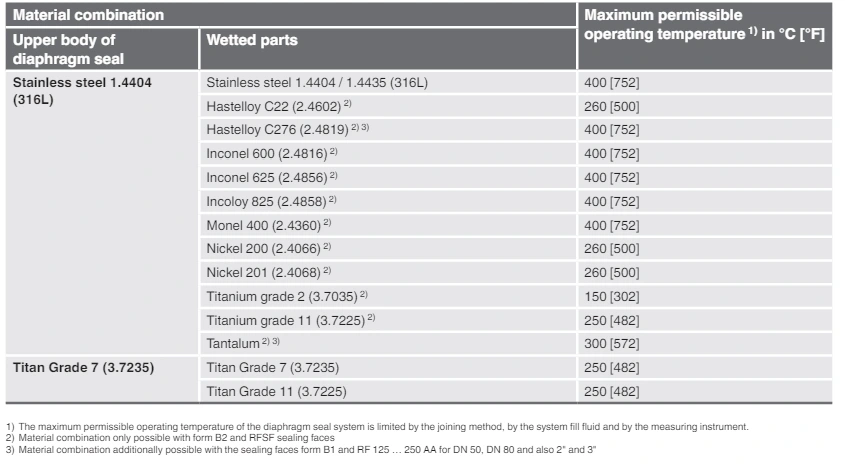

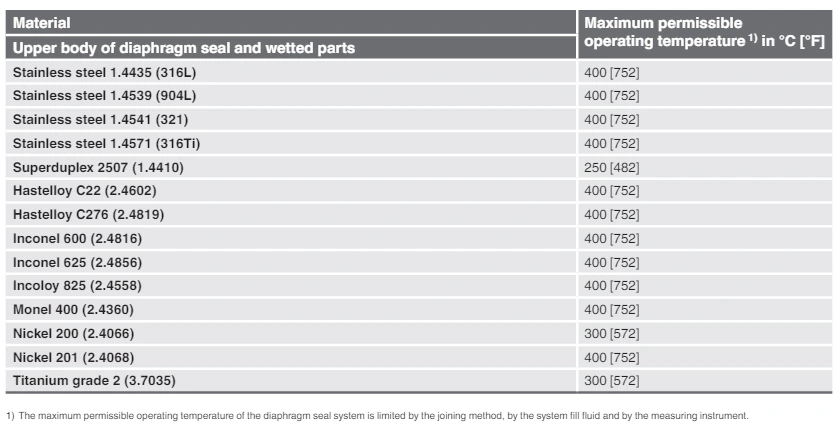

Otros materiales para temperaturas especiales del proceso a pedido.

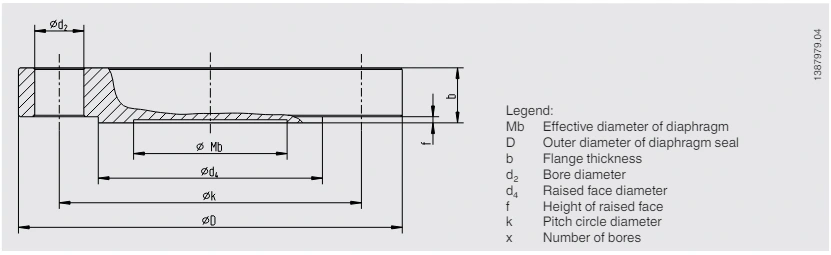

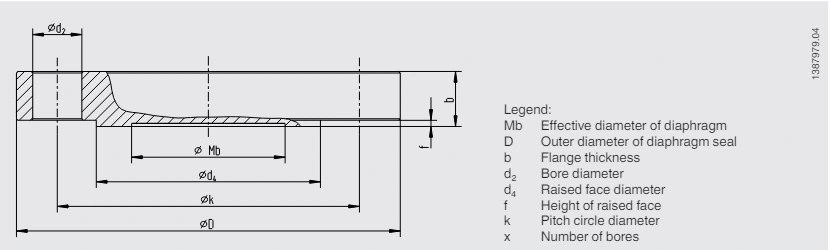

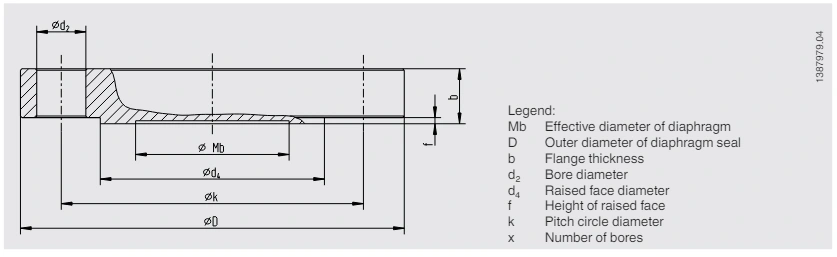

Dimensiones en mm [in]

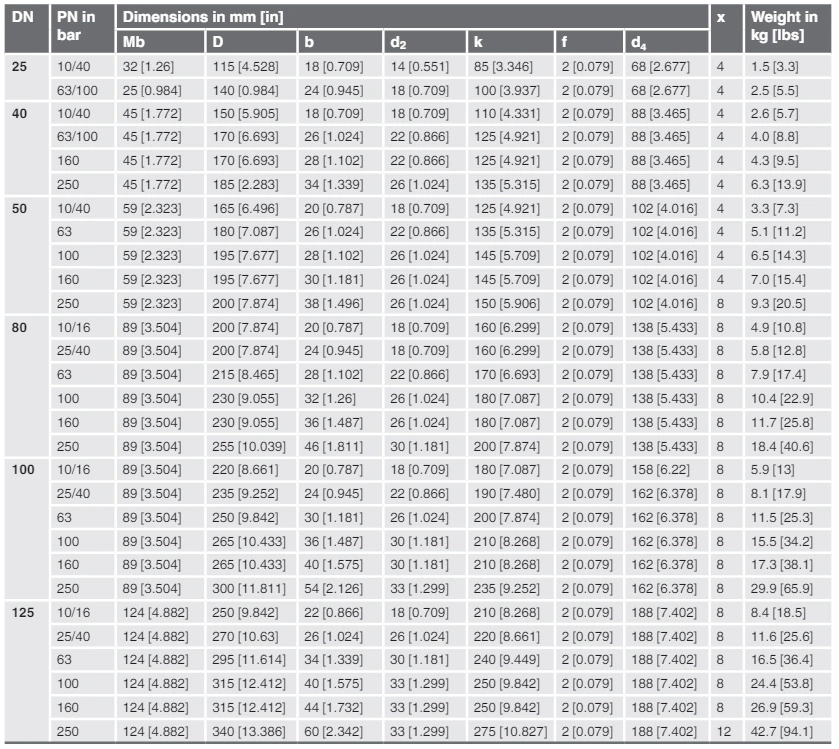

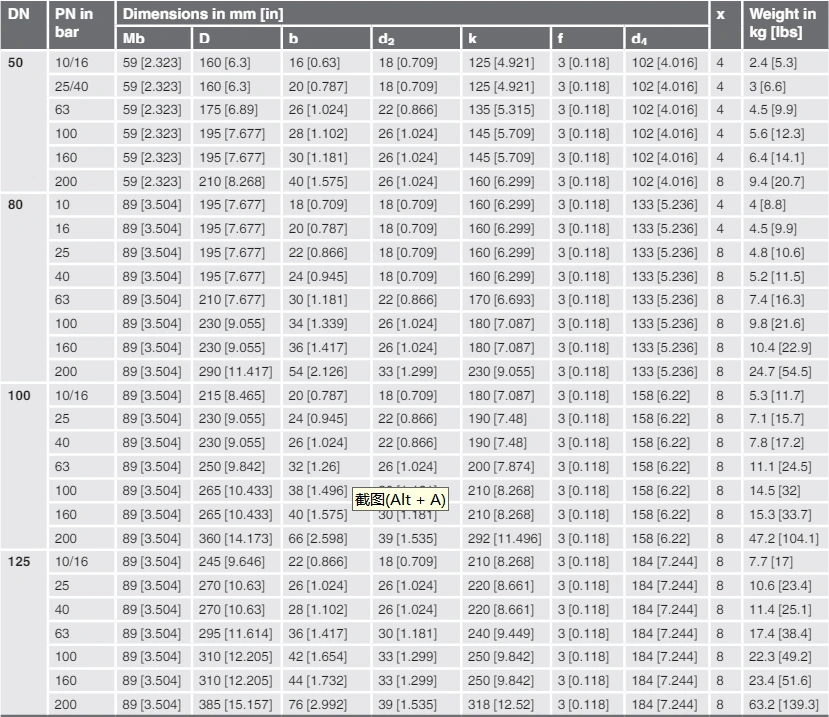

Conexión de brida en línea con DIN EN 1092-1, Formulario B

Dimensiones adicionales y mayores presiones nominales a pedido

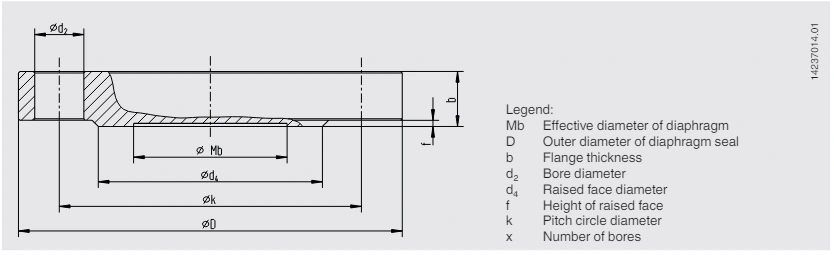

Dimensiones en mm [in]

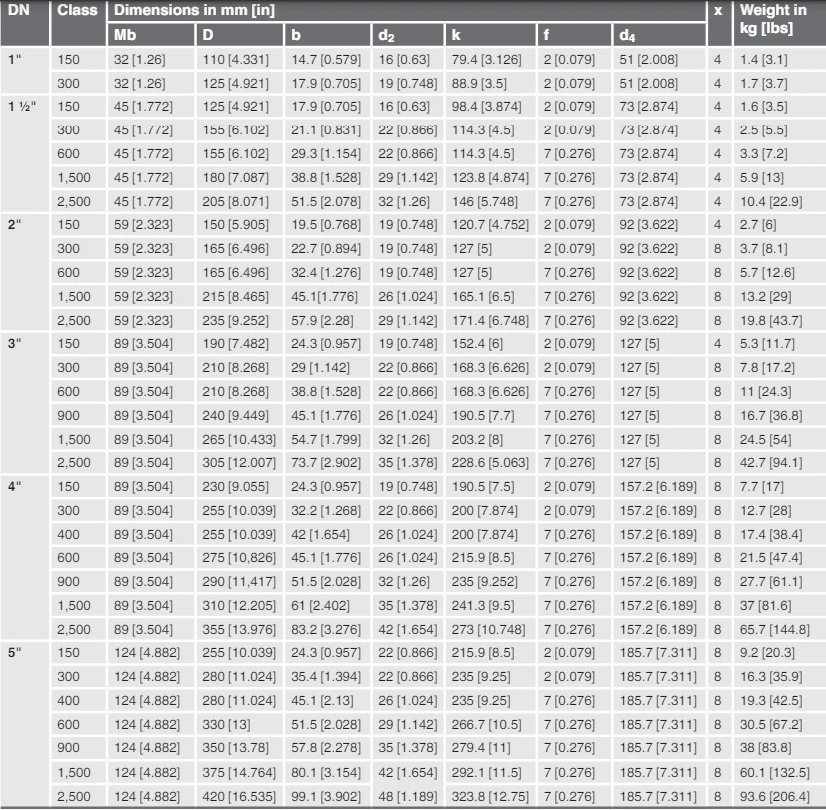

Conexión de brida en línea con ASME B16.5-2017, RF

Conexión de brida en línea con GOST 33259, Tipo B

Dimensiones adicionales y mayores presiones nominales a pedido

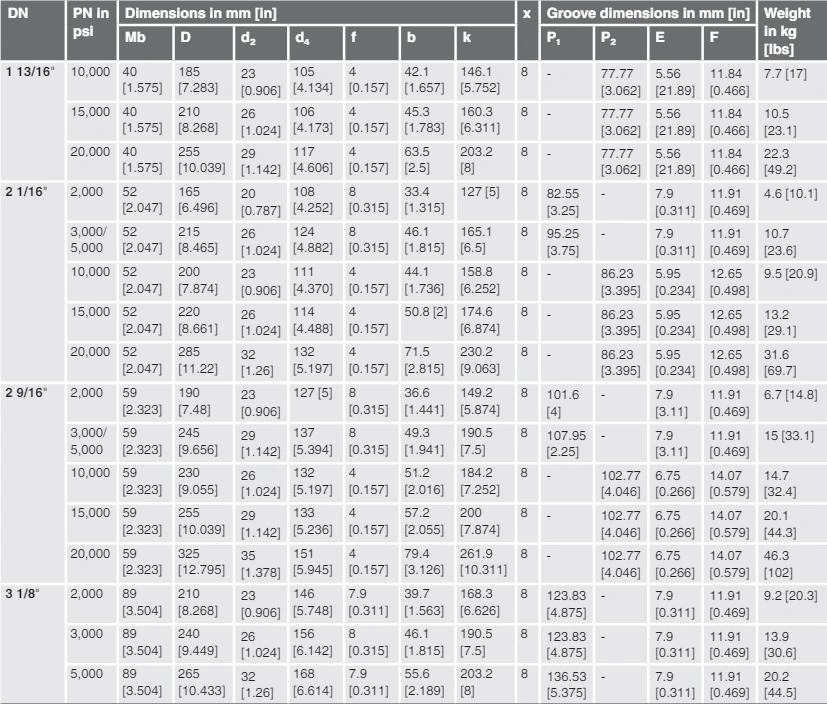

Conexión de brida en línea con la API 6A, rango de articulación de anillo

Dimensiones adicionales y mayores presiones nominales a pedido

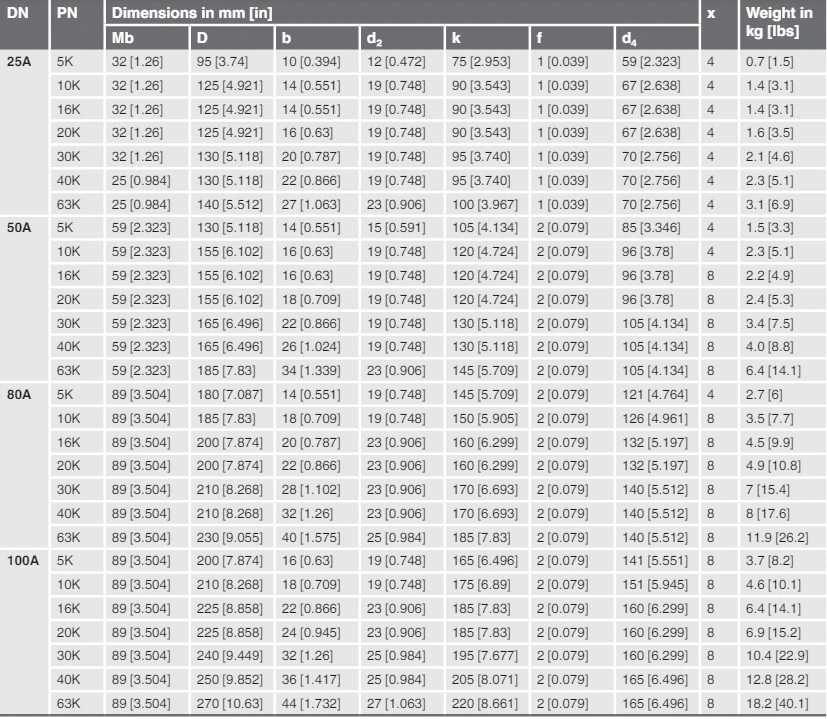

Conexión de brida en línea con JIS B 2220, RF

Dimensiones adicionales y mayores presiones nominales a pedido


Sello de diafragma:

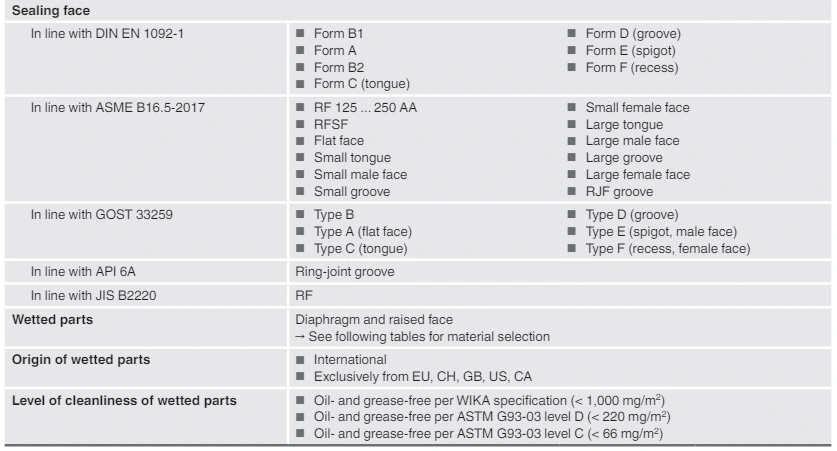

Modelo de sello de diafragma / conexión de proceso (estándar, tamaño de brida, presión nominal, cara de sellado) / combinación de material (parte superior del cuerpo de sello de diafragma, piezas humeadas) / Nivel de limpieza de piezas hechidas / origen de piezas humanas / diseño por nace / conexión a los instrumentos de medición / certificados / anillo de descarga


Sistema de sello de diafragma:


Modelo de sellado de diafragma / modelo de instrumento de medición de presión (por hoja de datos) / montaje (montaje directo, elemento de enfriamiento, capilar) / combinación de material (parte superior del cuerpo de sello de diafragma, piezas hechidas) / min. y max. Temperatura del proceso / min. y max. temperatura ambiente / servicio de vacío / sistema de llenado de fluido / certificados / altura Diferencia / Nivel de limpieza de piezas humeadas / origen de piezas humeadas / diseño por nace / sello de diafragma para montar a la zona 0 / soporte de montaje de instrumentos / conexión de proceso (estándar, tamaño de la sola presión, cara nominal, cara de sellado) / anillo de descarga
