Sello de diafragma con conexión estéril, conexión aséptica por DIN 11864

Model:DS530.51

Aplicaciones● Aplicaciones sanitarias● Producción de alimentos y bebidas● Industria farmacéutica, industria biotecnología, producción de ingredientes activos● Producción de materiales básicos asépticos en la industria químicaCaracterísticas especiales● Li......

Enviar Consulta

Descripción del Producto

Aplicaciones

● Aplicaciones sanitarias

● Producción de alimentos y bebidas

● Industria farmacéutica, industria biotecnología, producción de ingredientes activos

● Producción de materiales básicos asépticos en la industria química

Características especiales

● Limpieza rápida, sin residuos

● Adecuado para SIP y CIP

● Certificado por EHEDG y 3-A Complante

● Diseño higiénico certificado

Especificación

Modelo DS551.36	Estándar	Opción
Rango de presión
Conexión roscada por DIN 11864-1	■ 0 ... 0.6 bar a 0 ... 40 bar [0 ... 8.7 psi a 0 ... 580 psi] (a DN 40) ■ 0 ... 0.6 bar a 0 ... 25 bar [0 ... 8.7 psi a 0 ... 363 psi] (de DN 50)
Conexión de brida por DIN 11864-2	■ 0 ... 0.6 bar a 0 ... 25 bar [0 ... 8.7 psi a 0 ... 363 psi] (a DN 40) ■ 0 ... 0.6 bar a 0 ... 16 bar [0 ... 8.7 psi a 0 ... 232 psi] (de DN 50)
Conexión de abrazadera por DIN 11864-3 ²⁾	■ 0 ... 0.6 bar a 0 ... 40 bar [0 ... 8.7 psi a 0 ... 580 psi] (a DN 40) ■ 0 ... 0.6 bar a 0 ... 25 bar [0 ... 8.7 psi a 0 ... 363 psi] (a DN 65) ■ 0 ... 0.6 bar a 0 ... 16 bar [0 ... 8.7 psi a 0 ... 232 psi] (de DN 80)
Nivel de limpieza de piezas mojadas	Nivel F (<1,000 mg/m2) sin grasa por ASTM G93-03 (<1,000 mg/m2)	■ Nivel D e ISO 15001 sin grasa y grasa ASTM y ISO 15001 (<220 mg/m2) ■ Free de aceite y grasa por ASTM G93-03 Nivel C e ISO 15001 (<66 mg/m2)
Origen de las piezas mojadas	Internacional	Yo, ch, usa
Rugosidad de la superficie de las piezas mojadas	RA ≤ 0.76 μm [30 μin] por ASME BPE SF3 (a excepción de la costura de soldadura)	RA ≤ 0.38 μm [15 μin] por ASME BPE SF4, solo con superficie electropulada (a excepción de la costura de soldadura)
Conexión al instrumento de medición	Adaptador axial	Adaptador axial con hilo femenino G ½, G ¼, ½ npt o ¼ npt
Tipo de montaje	Montaje directo	■ Capilar ■ Elemento de enfriamiento
Versión por nace	---	■ Mr 0175 ■ Mr 0103
Servicio de aspiración	Servicio básico	■ Servicio premium ■ Servicio avanzado
Soporte de montaje del instrumento (solo para la opción capilar)	---	■ Formulario H por DIN 16281, 100 mm, aluminio, negro ■ Formulario H por DIN 16281, 100 mm, acero inoxidable ■ Soporte para el montaje de tubería, para tubería Ø 20 ... 80 mm, acero (ver Hoja de datos AC 09.07)

Combinaciones de materiales

Cuerpo superior de sello de diafragma	Piezas mojadas
Acero inoxidable 1.4435 (316L)	Acero inoxidable 1.4435 (316L)
Acero inoxidable 1.4435 (316L), electropulados	Acero inoxidable 1.4435 (316L), electropulados
Acero inoxidable 1.4539 (904L)	Acero inoxidable 1.4539 (904L)
Hastelloy C22 (2.4602)	Hastelloy C22 (2.4602)
Hastelloy C276 (2.4819)	Hastelloy C276 (2.4819)

Otras combinaciones de materiales para temperaturas especiales del proceso a pedido

Las conexiones asépticas por DIN 11864 forman un

Dimensiones en mm [in]
Conexión de tubería roscada aséptica DIN 11864-1

Tipo de conexión de proceso: conexión de tubería roscada aséptica por DIN 11864-1 Forma A

Estándar de tubería: tuberías por DIN 11866 Fila A o DIN 11850 Fila 2

Conexión de tubería roscada aséptica DIN 11864-1

Tipo de conexión de proceso: conexión de tubería roscada aséptica por DIN 11864-1 Forma A

Estándar de tubería: tuberías por DIN 11866 Fila B o Din ISO 1127 Fila 1

Conexión de tubería roscada aséptica DIN 11864-1

Tipo de conexión de proceso: conexión de tubería roscada aséptica por DIN 11864-1 Forma A

Estándar de tubería: tuberías por DIN 11866 Fila C o ASME BPE 1997

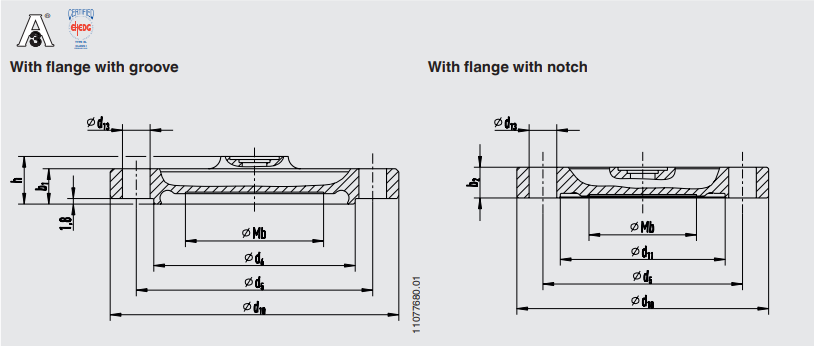

Conexión de brida aséptica DIN 11864-2

Tipo de conexión de proceso: conexión de brida aséptica por DIN 11864-2 Forma A

Estándar de tubería: tuberías por DIN 11866 Fila A o DIN 11850 Fila 2

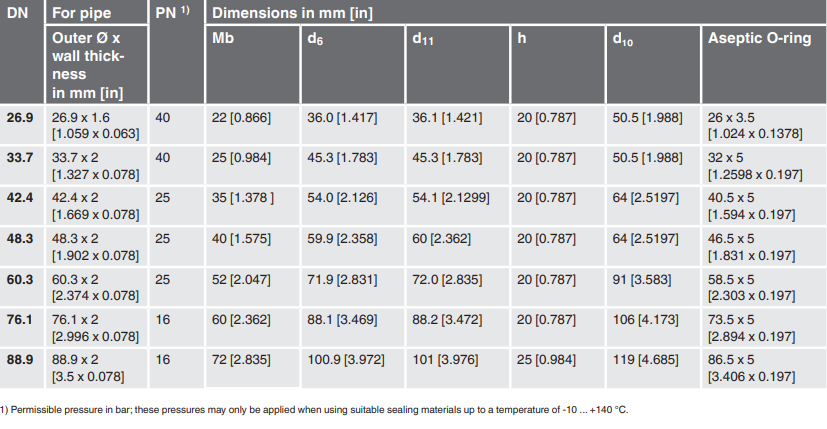

Conexión de brida aséptica DIN 11864-2

Tipo de conexión de proceso: conexión de brida aséptica por DIN 11864-2 Forma A

Estándar de tubería: tuberías por DIN 11866 Fila B o Din ISO 1127 Fila 1

Conexión de brida aséptica DIN 11864-2

Tipo de conexión de proceso: conexión de brida aséptica por DIN 11864-2 Forma A

Estándar de tubería: tuberías por DIN 11866 Fila C o ASME BPE 1997

Conexión de abrazadera aséptica DIN 11864-3

Tipo de conexión de proceso: conexión de abrazadera aséptica DIN 11864-3 FORMA A

Estándar de tubería: tuberías por DIN 11866 Fila A o DIN 11850 Fila 2

Conexión de abrazadera aséptica DIN 11864-3

Tipo de conexión de proceso: conexión de abrazadera aséptica DIN 11864-3 FORMA A

Estándar de tubería: tuberías por DIN 11866 Fila B o Din ISO 1127 Fila 1

Conexión de abrazadera aséptica DIN 11864-3

Tipo de conexión de proceso: conexión de abrazadera aséptica DIN 11864-3 FORMA A

Estándar de tubería: tuberías por DIN 11866 Fila C o ASME BPE 1997

Sello de diafragma:

Modelo de sello de diafragma / conexión de proceso (tipo y especificación de la conexión del proceso) / material (cuerpo base, diafragma) / rugosidad de la superficie de piezas humanas / conexión al instrumento de medición / nivel de limpieza de piezas húmedas / origen de piezas / certificados humeados

Sistema de sello de diafragma:

Modelo de sello de diafragma / conexión de proceso (tipo de conexión de proceso, estándar de tubería, dimensión de tubería) / Material (cuerpo base, diafragma) / rugosidad de la superficie de piezas húmedas / instrumento de sellado / medición (hoja de datos) / montaje (montaje directo, elemento de enfriamiento, capilar) / min. y max. Temperatura del proceso / min. y max. Temperatura ambiente / servicio de vacío / Sistema Llenado de fluido / certificados / altura Diferencia / Nivel de limpieza de piezas humedecidas / origen de piezas humedecidas / soporte de montaje de instrumentos
