Sello de diafragma con conexión roscada

Aplicaciones

● Para medios agresivos, calurosos, corrosivos, ambientalmente peligrosos o tóxicos

● Industria de la industria del petróleo y el gas, las industrias químicas y petroquímicas

● Tratamiento de agua

● Versátil en la aplicación

Características especiales

● Conexión de procesos con hilo

● Versión con diafragma interno, piezas de sello de diafragma totalmente soldadas

● Gran selección de conexiones y materiales de proceso

● Conexiones de descarga opcionalmente disponibles

● Se pueden lograr altas presiones de hasta 1,000 bar [14,500 psi]

Especificación

Conexión de proceso

Otras conexiones de proceso a pedido

Presión nominal permitida (PN)

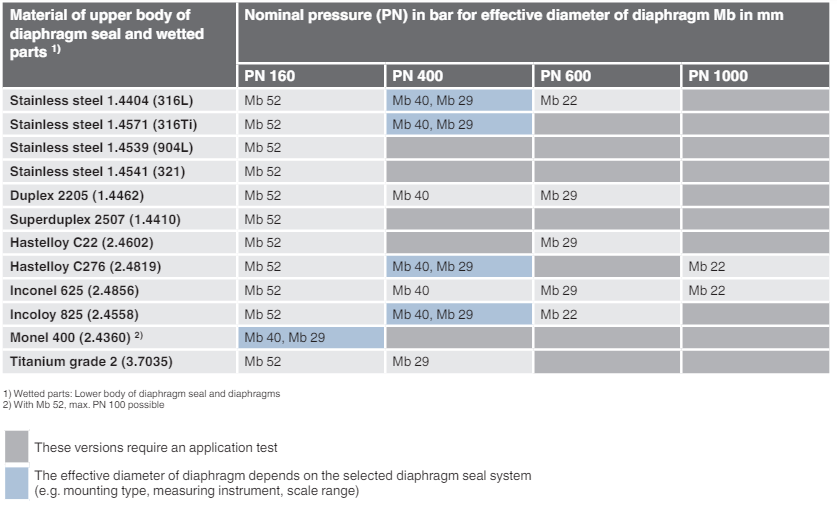

La presión nominal permitida (PN) del sistema de sello de diafragma resulta del material seleccionado y depende del diámetro de diafragma efectivo del sello de diafragma (ver la tabla a continuación). Además, se debe tener en cuenta la calificación de presión/temperatura permitida. Para los diagramas de temperatura de presión relevantes.

La temperatura de proceso máxima permitida del sistema de sello de diafragma también está limitada por el método de unión, por el fluido de llenado del sistema y por el instrumento de medición.

Diagrama de temperatura a presión

Diámetro efectivo del diafragma MB 52 mm

Diagrama de temperatura a presión

Diámetro efectivo del diafragma MB 40 mm

Diagrama de temperatura a presión

Diámetro efectivo del diafragma MB 29 mm

Diagrama de temperatura a presión

Diámetro efectivo del diafragma MB 22 mm

Sello de diafragma, modelo DS551.34

Diámetro efectivo del diafragma MB 52 mm

Sello de diafragma, modelo DS551 .34

Diámetro efectivo del diafragma MB 40 mm

Sello de diafragma, modelo DS551.34

Diámetro efectivo del diafragma MB 29 mm

Sello de diafragma, modelo DS551 .34

Diámetro efectivo del diafragma MB 22 mm

Sello de diafragma:

Modelo de sello de diafragma / conexión de proceso (estándar de conexión de proceso, rosca, clasificación de presión nominal) / material (parte superior del cuerpo, diafragma, parte inferior del cuerpo) / conexión de lavado (tornillo de enchufe) / conexión al instrumento de medición / nivel de limpieza de piezas humeadas / origen de piezas / certificados húmedos

Sistema de sello de diafragma:

Modelo de sello de diafragma / conexión de proceso (estándar de conexión de proceso, rosca, clasificación de presión nominal) / material (parte superior del cuerpo, diafragma, parte inferior del cuerpo) / conexión de descarga (tornillo de enchufe) / modelo de instrumento de medición de presión (por hoja de datos) / montaje (montaje directo, elemento de enfriamiento, capilar) / min. y max. Temperatura del proceso / min. y max. Temperatura ambiente / servicio de vacío / transmisión de presión Medium / Certificados / Altura Diferencia / Nivel de limpieza de piezas humedecidas / origen de piezas humedecidas / soporte de montaje de instrumentos
