Sello de diafragma con conexión roscada Diafragma o con placa de protección

Solicitud

● Para medios altamente viscosos o cristalizantes

● Para medios duros y abrasivos

● Bombas de concreto y regalos

● Minería, túneles y sobrecarga de transporte

● Aplicaciones higiénicas

Características especiales

● Conexión roscada para atornillar directamente

● Diafragma de descarga con dimensiones compactas

● Altas presiones para la industria de procesos

● Versión con placa protectora para una mayor resistencia al desgaste

● Rangos de medición de vacío

Presupuesto

Conexión de proceso

Otras combinaciones de materiales para temperaturas especiales de procesos y conexiones de proceso a pedido

Combinaciones de materiales para versiones con diafragma

Combinaciones de materiales para versiones con placa protectora

1) La temperatura de proceso máxima permitida del sistema de sello de diafragma está limitada por el método de unión, por el fluido de llenado del sistema y por el instrumento de medición.

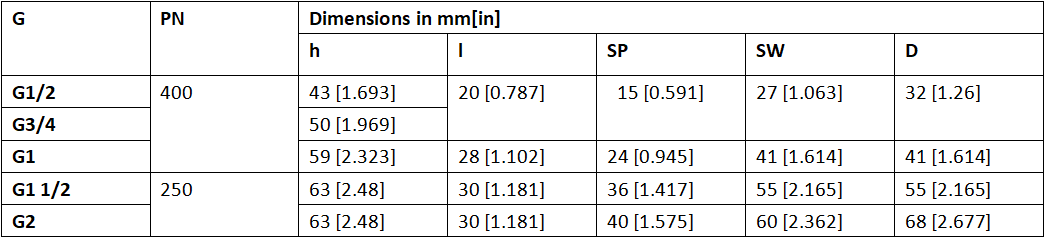

Dimensiones mm [en]
Sello de diafragma de descarga con diafragma

Dimensiones en mm [in]
Versión: Sello de diafragma con placa protectora

Debido a la alta resistencia a la abrasión de la placa de protección, esta versión es particularmente adecuada para las mediciones de presión con medios abrasivos. La placa protectora resistente al choque y resistente a la abrasión aumenta la resiliencia del sistema de sello de diafragma. La placa de protección es una dimensión suficientemente gruesa para que pueda resistir la abrasión por el medio durante mucho tiempo.

Sello de diafragma:

Modelo de sello de diafragma / conexión de proceso (estándar de conexión de proceso, rosca, clasificación de presión nominal) / Material (parte superior del cuerpo de sello de diafragma, diafragma o placa de protección con sellado) / conexión de lavado (tornillo de enchufe) / conexión al instrumento medidor / nivel de limpieza de partes / origen de las partes / certificados de menores

Sistema de sello de diafragma:

Modelo de sello de diafragma / conexión de proceso (estándar de conexión de proceso, rosca, clasificación de presión nominal) / Material (parte superior del cuerpo de sello de diafragma, diafragma o placa protectora con sellado) / conexión de descarga (tornillo de enchufe) / Modelo de instrumento de medición de presión (por hoja de datos) / montaje (montaje directo, elemento de enfriamiento, capilar) / min. y max. Temperatura del proceso / min. y max. Temperatura ambiente / servicio de vacío / Sistema Llenado de fluido / certificados / altura Diferencia / Nivel de limpieza de piezas humedecidas / origen de piezas humedecidas / soporte de montaje de instrumentos
