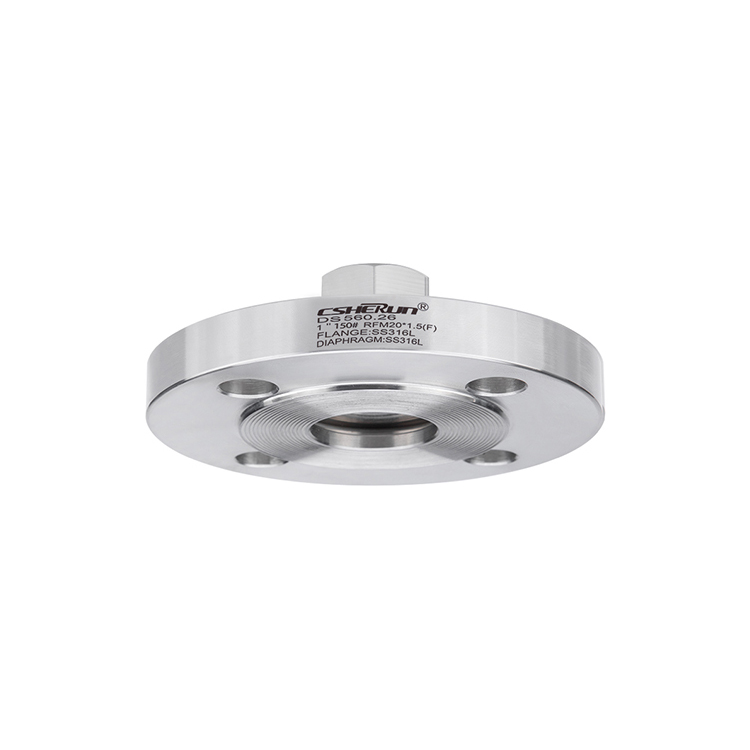

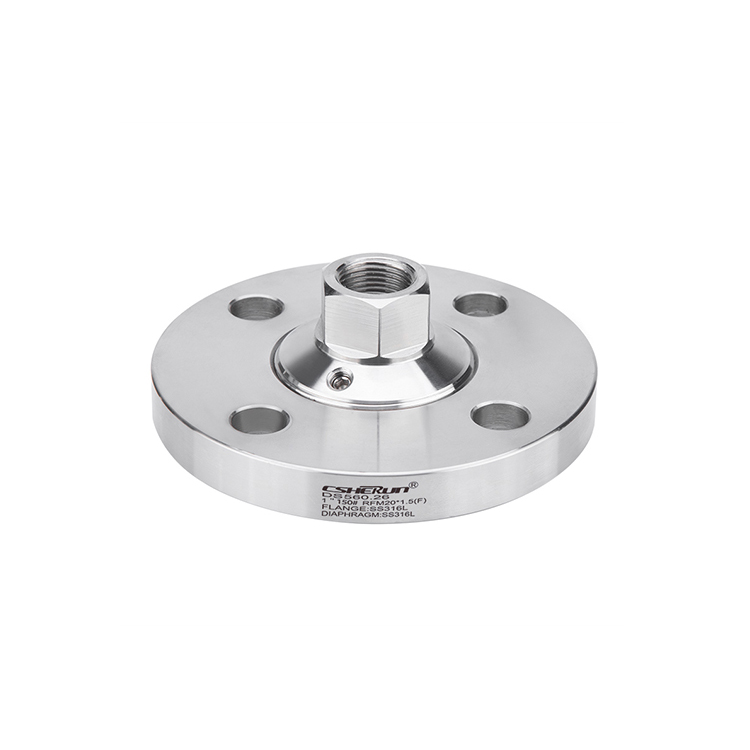

Sello de diafragma con conexión de brida

Aplicaciones

● Medios agresivos, altamente viscosos, cristalizantes o calientes

● Industria de procesos

● Conexiones de proceso de brida pequeña

Características especiales

● Brida con diafragma interno y soldado

● Diseño compacto

Presupuesto

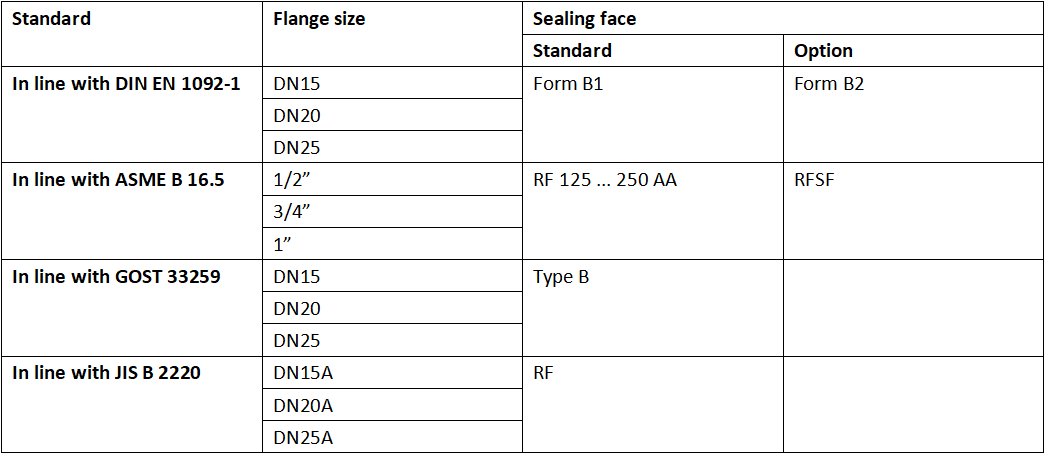

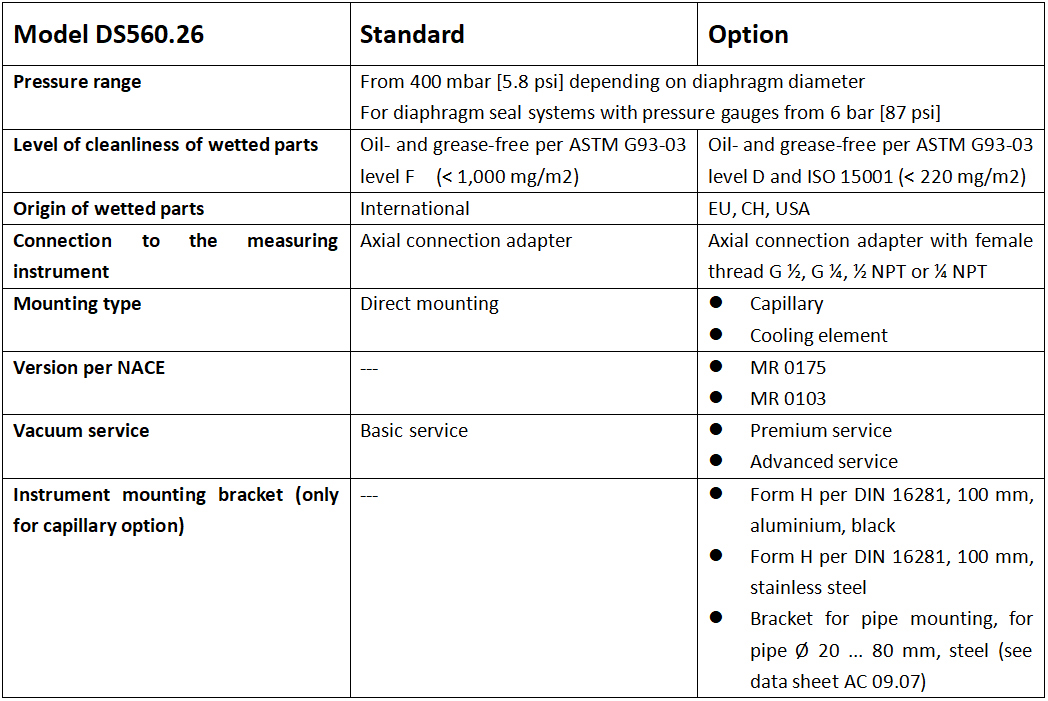

Conexión de procesos, brida

Otras bridas y opciones a pedido

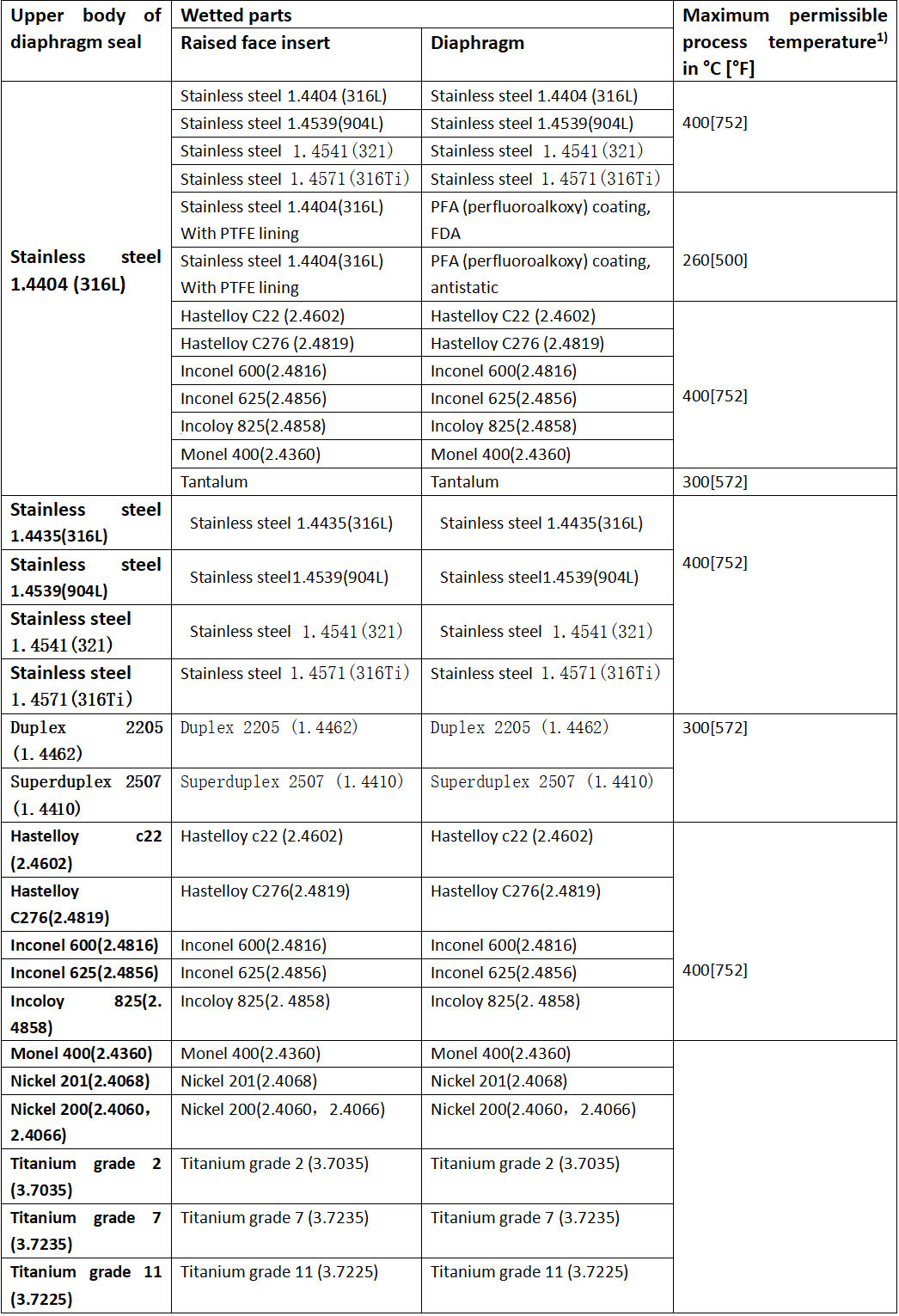

Combinaciones de materiales

1) La temperatura de proceso máxima permitida del sistema de sello de diafragma está limitada por el método de unión, por el fluido de llenado del sistema y por el instrumento de medición.

Otras combinaciones de materiales para temperaturas especiales del proceso a pedido

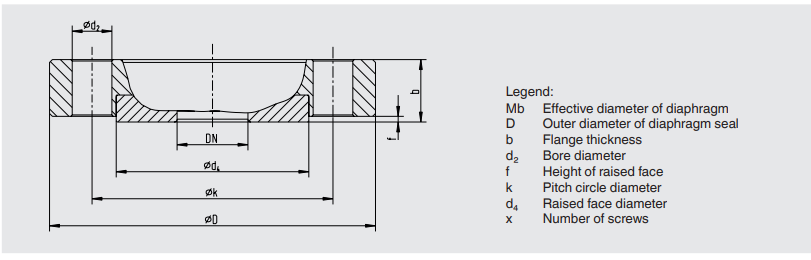

Dimensiones en mm [in]

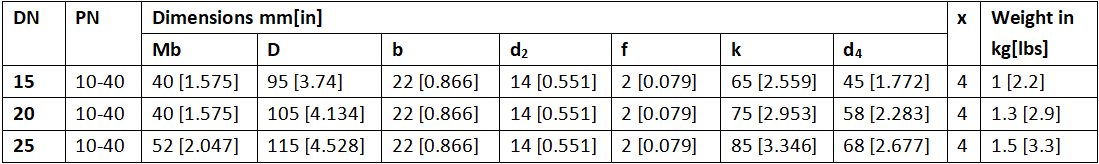

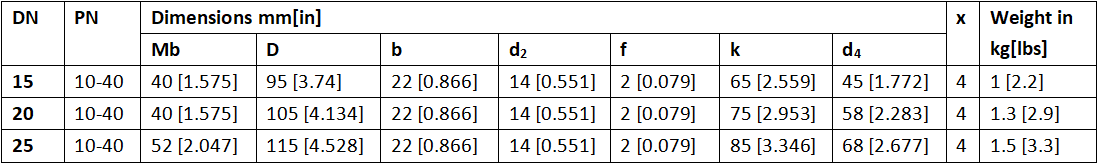

Conexión de brida en línea con DIN EN 1092-1, Formulario B1

Dimensiones adicionales y mayores presiones nominales a pedido

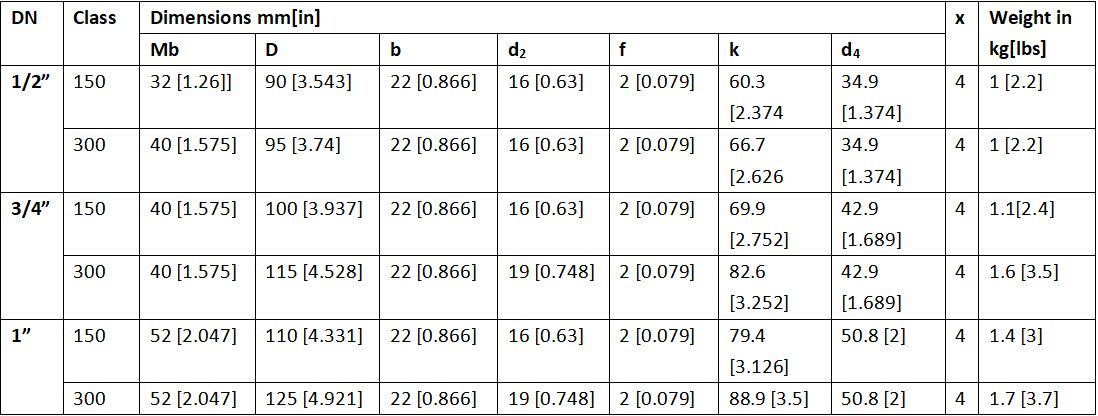

Conexión de brida por ASME B 16.5, RF 125 ... 250 AA

Dimensiones adicionales y mayores presiones nominales a pedido

Conexión de brida en línea con GOST 33259, Tipo B

Dimensiones adicionales y mayores presiones nominales a pedido

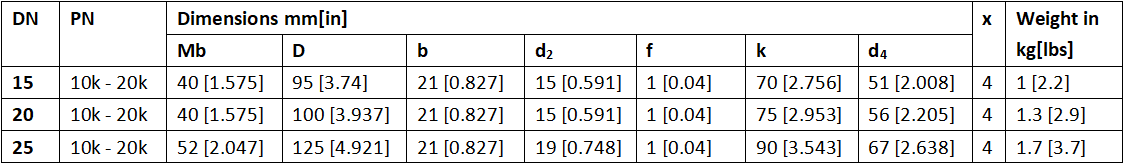

Conexión de brida por jis b 2220

Dimensiones adicionales y mayores presiones nominales a pedido

Sello de diafragma:

Modelo de sello de diafragma / conexión de proceso (estándar, tamaño de brida, presión nominal, cara de sellado) / Materiales (parte superior del cuerpo de sello de diafragma, inserto de la cara elevado, diafragma) / nivel de limpieza de piezas humeadas / origen de piezas humeadas / versión por nace / conexión a los instrumentos de medición / certificados de medición

Sistema de sello de diafragma:

Modelo de sellado de diafragma / modelo de instrumento de medición de presión (por hoja de datos) / montaje (montaje directo, elemento de enfriamiento, capilar) / materiales (parte superior del sellado de diafragma, inserto de cara elevado, diafragma) / min. y max. Temperatura del proceso / min. y max. Temperatura ambiente / servicio de vacío / Sistema Llenado Fluid / Certificados / Altura Diferencia / Nivel de limpieza de piezas humeadas / origen de piezas húmedas / versión por nace / sello de diafragma para montar a la zona 0 / soporte de montaje de instrumentos / conexión de proceso (tamaño estándar, tamaño de la sola presión, cara de sellado)
