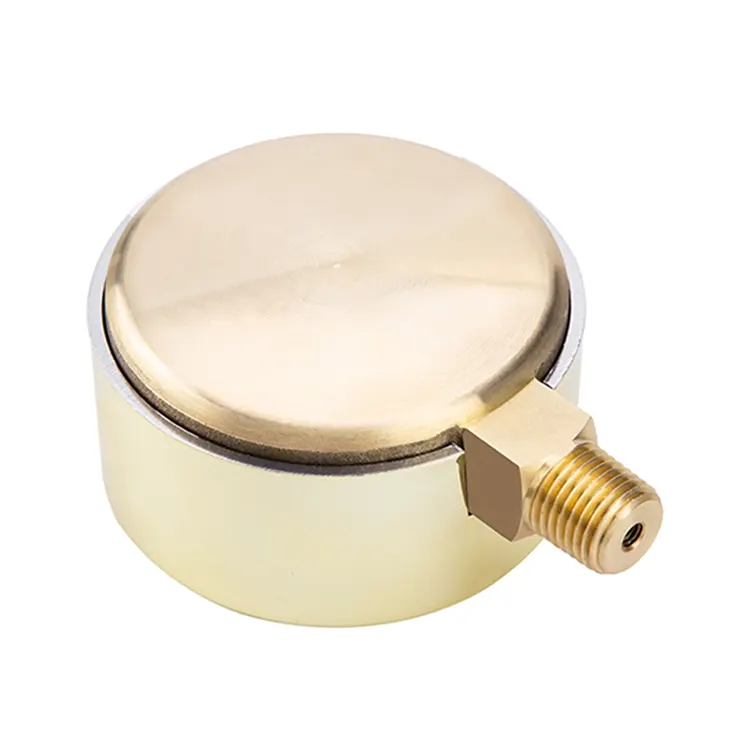

Manómetro de latón

Diseño

ASME B40.100 y EN 837-1

Tallas

2½” y 4” (63 y 100 mm)

Clase de precisión

2½”: ± 2/1/2% del claro (ASME B40.100 Grado A)

4”:     ± 1 % del alcance (ASME B40.100 Grado 1A)

Rangos

Vacío / Compuesto a 200 psi
Presión de 15 psi a 15,000 psi u otras unidades equivalentes de presión o vacío

Presión de trabajo

2½”:

Estable:          Valor de escala 3/4

Fluctuante: 2/3 del valor de escala completa

Tiempo corto:    valor de escala completa

4”:

Fijo:          valor de escala completa

Fluctuante: 0,9 x valor de escala completa

Tiempo corto:    1,3 x valor de escala completa

Temperatura de funcionamiento

Ambiente:

-4 °F a +140 °F (-20 °C a +60 °C) - relleno de glicerina
-40 °F a +140 °F (-40 °C a +60 °C) - relleno de silicona

Medio: máx.  +140 °F (+60 °C)

Temperatura

Error adicional cuando la temperatura cambia desde la temperatura de referencia de 68 °F (20 °C) ±0,4 % del intervalo por cada 18 °F (10 °K) de aumento o descenso.

Protección contra el clima

Hermético a la intemperie (NEMA 4X / IP 66)

Conexión de presión

Material: aleación de cobre
Montaje inferior (LM) o montaje trasero central (CBM): 2½” (63 mm)
Montaje inferior (LM) o montaje trasero inferior (LBM): 4” (100 mm)
1/4” NPT o 1/2” NPT limitado al área plana de la llave

tubo de abejorro

2½” (63 mm) < 870 psi (60 bar):     Aleación de cobre en forma de C
2½” (63 mm) > 870 psi (60 bar):     Aleación de cobre helicoidal
4” (100 mm) < 1000 psi (70 bar): aleación de cobre en forma de C
4” (100 mm) > 1000 psi (70 bar):   Acero inoxidable helicoidal

Movimiento

Aleación de cobre

Marcar

Aluminio blanco con letras negras, 2½” con pasador de tope

Puntero

Aluminio negro

Caso

Latón forjado pintado en oro con conexión integral y tapón de ventilación.

Anillo de bisel

Anillo de cubierta de ABS chapado en oro (2½”)
Aro de cobertura de latón cromado (4”)

Ventana

Acrílico con junta Buna-N

Llenado de casos

Glicerina 99,7%
