El avanzado manómetro totalmente de acero inoxidable, fabricado con orgullo en China, es un instrumento versátil que se utiliza principalmente para medir la presión del gas y ofrece capacidades para la medición de micropresión y protección contra sobrepresión dentro de ciertos límites. Fabricado íntegramente en acero inoxidable, garantiza durabilidad y resistencia a la corrosión en diversas aplicaciones.

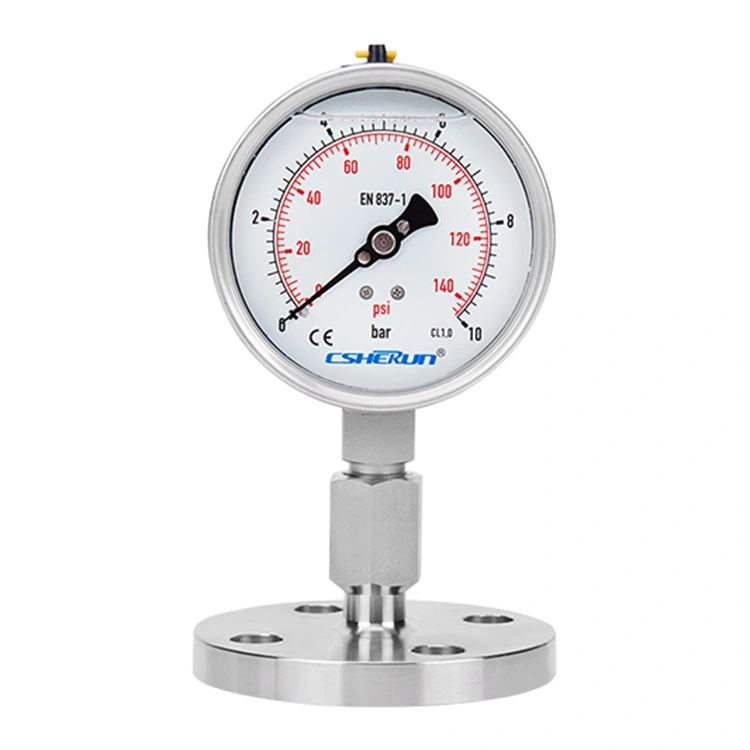

El manómetro CSHERUN totalmente de acero inoxidable destaca en el manejo de medios agresivos gaseosos y líquidos que no son muy viscosos ni propensos a la cristalización, lo que lo hace ideal para entornos hostiles. Se utiliza ampliamente en la industria química y petroquímica, en la industria del petróleo y el gas, en la ingeniería energética, en la tecnología de aguas y aguas residuales, en la construcción de maquinaria y en la construcción de plantas en general.
Como fabricante profesional de manómetro completamente de acero inoxidable de alta calidad, puede estar seguro de comprar un manómetro completamente de acero inoxidable en nuestra fábrica y le ofreceremos el mejor servicio postventa y entrega oportuna.
● Excelente estabilidad del ciclo de carga y resistencia a los golpes.
● Altas cargas de presión dinámica y vibraciones.
● Vida útil más larga, robusta
● Completamente de acero inoxidable
● La escala oscila entre 0 … 0,6 y 0 … 1.600 bar
● Para medios agresivos gaseosos y líquidos que no son muy viscosos ni cristalizantes, también en ambientes agresivos
● Industria química y petroquímica, industria del petróleo y del gas, ingeniería energética y también tecnología de aguas y aguas residuales.
● Construcción de maquinaria y construcción de instalaciones en general.
|
Valor máximo de escala del manómetro (bar) |
≤25 |
<25 a ≤600 |
<600 a ≤1000 |
|
Número de ciclos de presión |
120 000 |
100 000 |
30 000 |
|
Diseño |
EN837-1 |
|
|
Tamaño nominal en mm |
63, 100, 160 |
|
|
Clase de precisión (según EN837-1) |
NS63: CL1.6 NS100, 160: CL1.0 |
|
|
Rangos de medición |
-1 … 0bar a -1 … 15bar 0…0,6bar a 0…1600bar |
|
|
Área de aplicación |
Estable: NS63 3/4 X valor de escala completa NS100, 160 valor de escala completa
Carga dinámica: NS63 2/3 X valor de escala completa NS100, 160 0,9 X valor de escala completa
Corto plazo: NS63 valor de escala completa NS100, 160 1,3 X valor de escala completa |
|
|
Rango de temperatura de funcionamiento |
Ambiente: -40…. +60 ℃ (líquido sin llenar) -20…. +60℃ (Relleno de glicerina)
Medio: -40…. +200 ℃ (líquido sin llenar) -20…. +100℃ (Glicerina llena) -40…. +100 ℃ (aceite de silicona relleno) |
|
|
Rendimiento de temperatura |
Cuando la temperatura del sistema de medición se desvía de la temperatura de referencia (+20 ℃): máx. ±0,4 %/10 k del intervalo |
|
|
Grado de protección |
IP65 (EN 60529) |
|
|
Conexión de proceso |
Acero inoxidable 316L G1/4B G1/2B |
| Ubicación de conexión |
Montaje inferior Montaje en la parte baja de la espalda Montaje central trasero (solo para NS63) |
|
Elemento de presión |
Acero inoxidable 316 Tubo tipo “C” ≤60bar > tubo helicoidal de 60 bar |
|
Movimiento |
Acero inoxidable |
|
Marcar |
Aluminio, blanco, Marcado de esfera en negro y rojo. |
|
Puntero |
Aluminio, negro |
|
Caso |
Acero inoxidable 304 |
|
Bisel tipo bayoneta |
Acero inoxidable 304 |
|
Ventana |
Vidrio laminado de seguridad |
|
Líquido de llenado |
Glicerina (99,5%) |
■ Otra conexión de proceso, la rosca de conexión puede ser PT, NPT, BSPT, etc.
■ Balanzas especiales
■ Bisel de montaje en panel
■ Contactos eléctricos
■ Fijación de 3 orificios, bisel de montaje en panel
■ Otras versiones especiales
