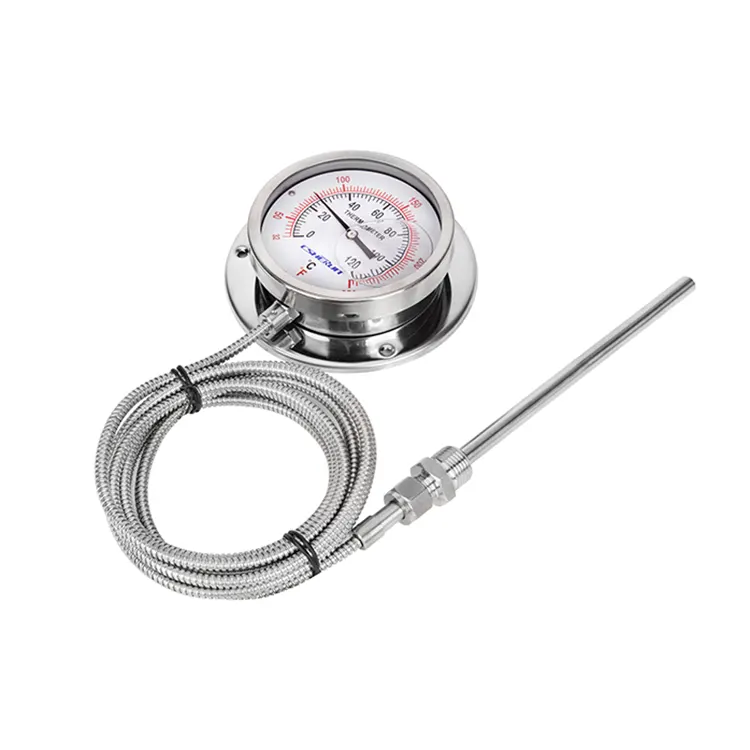

Tipo de presión Medidor de temperatura

Diseño

Principio de medición

Sistema de tubo Bourdon

Tamaño nominal en mm

63, 100, 150

Diseño de conexión

1, vástago liso (sin rosca)

2, tuerca macho

3, tuerca de unión

4, ajuste de compresión (deslizante sobre el vástago)

5, tuerca de unión con racor

6, ajuste de compresión (deslizante sobre capilar)

Unidad (rango de escala)

°C

Opción:

■°F

■ °C/°F (escala doble)

■ °F/°C (escala doble)

Conexión de proceso

■ Liso, sin hilo

■ G ½ B

■ ½ TNP

■ G ½ hembra

■ ½ NPT hembra

■ M20 x 1.5

■ M24 x 1,5 hembra

otros a pedido

Clase de precisión

Clase 2

Diámetro del tallo

8 mm, acero inoxidable 316L

Opción

■ 6 mm

■ 6,35 mm

■ 8 mm

■ 10 mm

■ 12 mm

Otros bajo pedido

Caja, anillo de bisel

Acero inoxidable 304

Opción:

Acero inoxidable 316L

Conexión

Acero inoxidable 316L

Ventana

Vidrio del instrumento: 100, 150

Plástico transparente: 63

Opción:

Vidrio laminado de seguridad, plástico transparente que no se astilla

Marcar

Aluminio blanco, letras negras.

Puntero

Aluminio, negro

Entrada capilar

Atrás o abajo

Capilar

Longitud según las especificaciones del cliente (máx. 10 m), Ø 2 mm, acero inoxidable 1.4571, radio de curvatura no inferior a 6 mm

Operación permitida presionar en el vástago

25 bar máx, estático

Protección de ingreso

IP65 según IEC 60259 / IEC 529

Condiciones de funcionamiento

Rango de temperatura ambiente (en el caso)

0 ... +40 °C máx. (otros bajo pedido)

Rango de temperatura de almacenamiento

Sin líquido humedecedor

con líquido humectante compatible con alimentos                     ■ -20 ... +60 °C

Con humedecimiento líquido                                         ■ -50 ... +60 °C

Rango de escala en ℃

Rango de medición en ℃

Espaciado de escala en ℃

-60 … +40

-50 … +30

1

-40 … +60

-30 … +50

1

-30…+50

-20…+40

1

-20… +60

-10… +50

1

-20… +80

-10… +70

1

0 … 60

10 … 50

1

0… 80

10…70

1

0 … 100

10 … 90

1

0 … 120

10 … 110

2

0 … 160

20… 140

2

0 … 200

20… 180

2

0 … 250

30 … 220

5

0 … 300

30… 270

10

0 … 400

50 … 350

10
