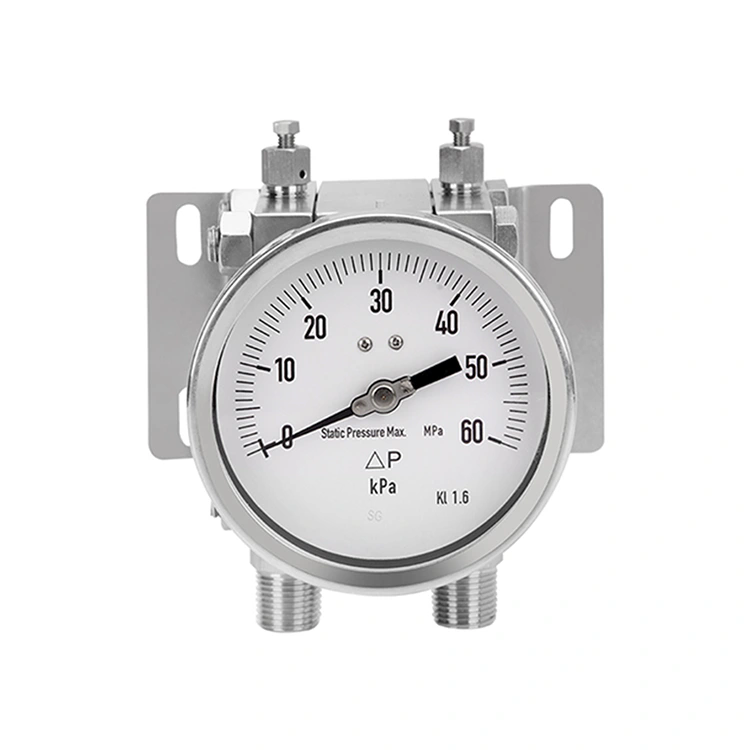

La cámara de medios totalmente metálicos proporciona una resistencia superior a la corrosión y a condiciones de alta presión, lo que la hace ideal para una amplia gama de aplicaciones de procesos. El manómetro diferencial mide con precisión la diferencia de presión entre dos puntos, ofreciendo lecturas precisas que son cruciales para el control y monitoreo del proceso.
Con el modelo DP73, obtiene una solución versátil y confiable que cumple con los altos estándares de la industria de procesos. Su construcción totalmente metálica garantiza un rendimiento duradero, mientras que sus capacidades de medición de precisión brindan la exactitud que necesita para mantener condiciones óptimas del proceso.
Ya sea que trabaje en la industria química, petroquímica, farmacéutica o de alimentos y bebidas, nuestro manómetro diferencial con cámara de medios totalmente metálicos, modelo DP73, es su socio confiable para el control y monitoreo de procesos. Confíe en nosotros para obtener calidad, confiabilidad y precisión en sus aplicaciones de proceso.
● Para medios agresivos gaseosos y líquidos que no son muy viscosos ni cristalizantes, también en ambientes agresivos
● Monitoreo y control de bombas
● Monitoreo de filtros
● Medición de nivel en depósitos cerrados
● Rangos de medición de presión diferencial de -1 … +30 bar [-14,5 ... 435 psi] a 0 ... 40 bar [0 ... 580 psi]
● Alta presión de trabajo (presión estática) y alta seguridad contra sobrecargas, seleccionable 40 bar [580 psi], 100 bar [1450 psi], 250 bar [3625 psi], 400 bar [5800 psi] y 650 bar [9425 psi]
● El líquido de transmisión en la cámara de medición amortigua el indicador en caso de grandes cambios en la tasa de presión.
● Modelo DP73M: versión Monel
■ En los lados ⊕ y ⊖ de la cámara de medición actúan las presiones p1 y p2.
■ Las cámaras de medios están separadas de la cámara de medición llena de líquido de transmisión cada una por un elemento de membrana.
■ La diferencia de presión entre los lados ⊕ y ⊖ desvía el diafragma del lado ⊕ y desplaza el líquido de la transmisión.
■ La desviación se transmite al movimiento a través del eslabón.
■ El movimiento convierte la desviación en una rotación del puntero. Seguridad contra sobrecarga A través de puntos de absorción de carga con asientos metálicos para los elementos del diafragma, el instrumento puede soportar presiones de trabajo extremadamente altas con clasificaciones de presión de PN 40 ... PN 650 (40 ... 650 bar [580 ... 9,425 psi] ).
Estándar
|
Diseño
|
EN837-3 Manómetros de diafragma y cápsula, dimensiones, metrología, requisitos y pruebas.
DESDE 16003 Instrumentos de medición de presión para presión diferencial. |
|
Tamaño nominal(mm) |
100,160 |
|
Ventana |
Vidrio laminado de seguridad |
|
Ubicación de conexión |
Montaje inferior (radial) Otros lugares de conexión bajo petición |
|
Caso
|
Diseño Nivel de seguridad “S1” según EN 837-1: Con dispositivo de soplado
Material Acero inoxidable 1.4404 (316L) Acero inoxidable 1.4571 (316Ti) |
|
Llenado de casos
|
■ Sin ■ Mezcla de glicerina y agua ■ Aceite de silicona Instrumentos con estuche de llenado con válvula compensadora para purgar el estuche. |
|
Ventilación de las cámaras de medios.
|
Span ≤ 0,25 bar [3,63 psi] Con ventilación
Rango > 0,25 bar [3,63 psi] ■ Sin ■ Con ventilación |
| Movimiento |
Acero inoxidable |
|
Elemento de medición |
Tipo de elemento de medición 2 elementos de diafragma con líquido de transmisión |
|
Material |
Elemento de diafragma Rango ≤ 0,25 bar [3,63 psi] ■ Acero inoxidable 316L ■ Hastelloy C276
Rango > 0,25 bar [3,63 psi] ■ Acero inoxidable 316L / aleación NiCr (Inconel) ■ Hastelloy C276 |
|
Especificaciones de precisión |
Clase de precisión ■ 1,6 ■ 2,5 ■ 1.0 (se requiere prueba de aplicación) |
|
Ajuste del punto cero |
Instrumentos con relleno de estuche. ■ Sin ■ Entorno externo
Instrumentos sin relleno de estuche ■ Sin ■ Ajuste mediante puntero ajustable |
|
Influencia de la presión estática. |
Dependiendo del rango de escala y de la presión nominal |
|
Error de temperatura |
En caso de desviación de las condiciones de referencia en el sistema de medición: ≤ ±0,5 % por 10 °C [≤ ±0,5 % por 18 °F] del valor de escala completa |
|
Condiciones de referencia |
Temperatura ambiente +20 °C [+68 °F] |
Influencia de la presión estática
Otras conexiones de proceso bajo pedido
|
Material
|
Bridas de medición con conexión a proceso ■ Acero inoxidable 316L ■ Hastelloy C276 |
|
Caza de focas |
FPM/FKM |
|
Ventilación de las cámaras de medios. |
■ Acero inoxidable 316L ■ Hastelloy C276 |
|
Elemento de diafragma |
■ Acero inoxidable 316L ■ Hastelloy C276 |
Material (en contacto con el medio ambiente)
Otras versiones
■ Sin aceite ni grasa
■ Para productos sin oxígeno, sin aceite ni grasa
■ Para hidrógeno
■ Sin silicona
■ Según NACE MR 0175 / ISO 15156, uso en entornos que contienen H₂S en la producción de petróleo y gas
■ Según NACE 2) MR 0103 / ISO 17945, metales resistentes al agrietamiento por tensión por sulfuro
■ Con apagallamas antideflagración 3) para conexión a zona 0 (EPL Ga)
■ Manómetro diferencial con contactos interruptores, alta seguridad contra sobrecargas,
■ Manómetro diferencial con señal de salida eléctrica, alta seguridad contra sobrecargas
